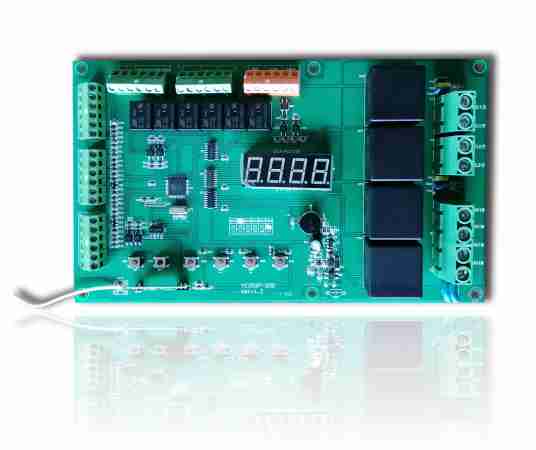

消防联动主控板
YD2037-20D
功能特点/Functional
本消防联动控制板可支持2组电机输出,每组电机输出最大功率720W(30A);
支持DC24V消防信号输入及消防反馈输出,干触点消防输入信号;
支持DC24V级联信号输入与输出,干触点输出开与关信号;
支持外部设备输入与输出干触点信号,具有复位按键,可实现消防解除,电机分控与总控输入;
可选无线遥控,可外接风雨感、烟感器、煤气感应控制,具有最长运行时间设置功能;
采用消防信号绝对优先的方式,即当检测到消防信号15秒内只响应开窗信号,不响应其它操作。

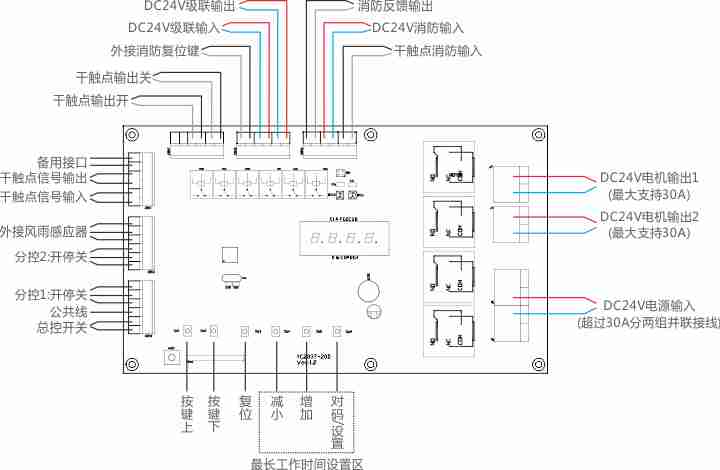

接线示意图/Wiring diagram
供电电压:DC24V直流电压 输出电压: DC24V直流电压 负载电流:30Ax2
接收频率:868MHZ 工作温度: -20℃~+65℃ 控制方式:遥控或手控
